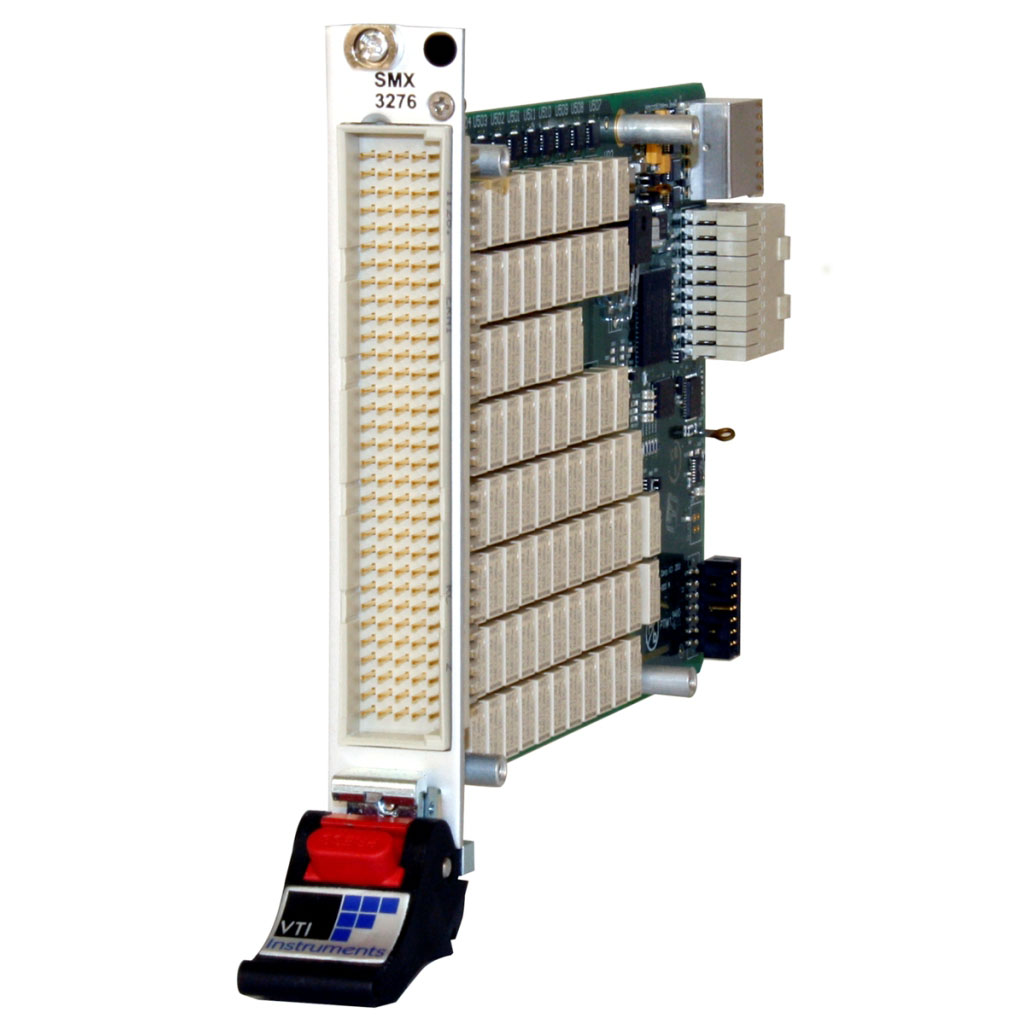

SMX-3276 – Multiplexeur haute densité 152 voies configurable, 300 V / 2 A
Carte PXI Express, Multiplexeur haute densité 152 voies configurable, 300 V / 2 A
- Configuration 1 x (1×76) 2 fils, 2 x (1×38) 2 fils ou 2 x (1×76) 1 fil
- Tension de commutation 300 Vca/ 300 Vcc
- Courant de commutation 2 A
- Bande passante typique 36 MHz (1×76) 1 fil
- Bande passante typique 53 MHz (1×38) 2 fils
- Bande passante typique 25 MHz (1×76) 2 fils
- Diaphonie < -66 dB @ 100 KHz
- Isolation < -77 dB @ 100 KHz
- Schéma virtuel intégré
- Relais de décharge capacitifs (SMX-3276DS)
- Relais de bus internes configurables
- Compteur de cycle de relais (odomètre)
- Blindage du signal de bout en bout
Description
SMX-3276 : Carte PXI Express, Multiplexeur haute densité 152 voies configurable, 300 V / 2 A
La carte SMX-3276S de chez VTI Instruments est une carte commutation configurable au format PXIe. Elle peut-être configurée avec 1 groupe multiplexeur de 1 x 76 voies 2 fils, 2 groupes de 1 x 38 voies 2 fils ou 2 groupes 1 x 76 1 fil . Elle a une capacité de commutation en tension de 300 Vdc et 300 Vac. La capacité de commutation en courant est de 2A. La puissance maximum commutée est de 60 W ou 62.5 VA.
Les cartes de la série SMX-32xxDS possèdent des relais intégré pour la décharge des tensions résiduelles. Ces relais protègent les composants sensibles tels que les circuits CMOS des tensions résiduelles issues des précédentes mesures.
La carte SMX-3276DS fait partie de la gamme des cartes de commutation SMX de VTI Instruments. Cette série de cartes offre des performances et une fiabilité exceptionnelles en mettant en œuvre un blindage et une isolation des chemins de bout en bout. Elle possède une bande passante typique de 36 MHz (1×76 1 fil). la diaphonie est < -66 dB @ 100 KHz et l’isolation est < -77 dB @ 100 KHz.
La majorité des modèles disponibles sont configurables par logiciel. Ils augmentent ainsi la flexibilité et aident à contrôler les coûts. Ils permettent à un seul module d’être utilisé pour différentes exigences de test. La commande schématique virtuelle intégrée simplifie davantage la configuration et le débogage, permettant à tous les relais d’être engagés indépendamment du logiciel d’application.
Idéalement adaptée aux systèmes de test automatisés (ATE) de moyenne à haute densité, la série SMX-3xxx offre une intégrité de mesure sans compromis. La série SMX-3xxx est idéale pour les applications aérospatiales, de défense et automobiles les plus exigeantes.
Informations complémentaires
| Produit | Commutation |
|---|---|
| Fonction | Multiplexeur |
| Marque | VTI Instruments |
| Format | PXI Express |
