Description

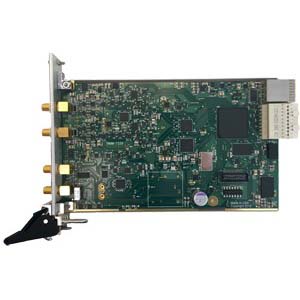

Carte PXI Express, Compteur / Analyseur de Temps haute résolution

Le NK732 est un instrument de mesure de fréquence et de temps de haute performance. Sa haute résolution et son débit, combinés à une capacité de mesure continue, vous permettent de faire des mesures qui ne sont pas possibles avec les compteurs d’intervalle de temps traditionnels. Par exemple, il peut enregistrer des événements (bordures d’un train d’impulsions d’entrée) à une vitesse de 20 millions par seconde en continu sur la mémoire embarquée, tandis que chacun des bords est mesuré avec une résolution de 2 ps. Cela lui permet de pouvoir analyser les variations dynamiques du chronométrage, de l’amplitude des impulsions ou de la fréquence. En d’autres termes, la différence entre les analyseurs d’intervalle de temps et les compteurs traditionnels est analogue à la différence entre voltmètres et étendues. Les mesures peuvent également être transmises en continu en temps réel sur l’interface PXIe, ce qui permet une acquisition illimitée à des taux élevés.

Le NK732 est un instrument complet sur la carte avec toutes les fonctionnalités et capacités que vous attendez dans les instruments de table, y compris les entrées de haute qualité, l’étalonnage traçable NIST intégré et les logiciels et matériels qui fournissent des résultats entièrement com-puts. L’instrument dispose de 10 fonctions de mesure telles que la fréquence, l’intervalle de temps et la largeur d’impulsion. Toutes les fonctions fonctionnent directement sur le signal d’entrée à des fréquences allant jusqu’à 500 MHz sans pré-réglage. Cela signifie que vous pouvez mesurer des impulsions aussi étroites que 1 ns, se produisant à des fréquences allant jusqu’à 500 MHz, ou l’écart entre deux signaux à 500 MHz. Il existe également un prescaler optionnel pour chaque canal d’entrée qui permet la fréquence, la période et les mesures TIE à 6.0 GHz.
Les entrées de l’instrument incluent des tensions de terminaison programmables. Cette fonctionnalité est rarement trouvée même dans le meilleur des instruments de table. Les entrées de 50 ohms sont terminées par un transfert programmable précis entre -2 V et +3 V. Cela vous permet de connecter les sources ECL, PECL ou CML directement à l’instrument avec le chargement approprié. Cette fonctionnalité est particulièrement utile dans les systèmes semi-conducteurs ATE et autres systèmes de test.
