BI221 : Carte PXI, Compteur / Analyseur d’Intervalle de Temps

Plus de tests en moins de temps

Le BI221 est un instrument de mesure de temps et de fréquence ultra haute performance. Sa haute résolution et son débit, combinés à une capacité de mesure continue, vous permettent de faire des mesures qui ne sont pas possibles avec les compteurs d’intervalles de temps traditionnels. Par exemple, il peut chronométrer des événements (fronts d’un train d’impulsions) à une vitesse de 1 million par seconde en continu sur la mémoire intégrée, alors que chacun des fronts est mesuré avec 8 ps de résolution. Cela permet à l’instrument d’analyser les variations dynamiques de la synchronisation des impulsions, de la durée d’impulsion ou de la fréquence. En d’autres termes, la différence entre le BI201 et les compteurs/timers traditionnels est comparable à la différence entre les voltmètres et les oscilloscopes. Les mesures peuvent également être diffusées en continu sur l’interface PXI, ce qui permet une acquisition illimitée à des taux élevés.

Instrument complet

Le BI221 est un instrument sur carte complet avec toutes les fonctionnalités et les capacités que vous attendez dans un instrument de table comprenant des entrées de haute qualité, calibration traçable NIST intégrée et des logiciels et du matériel qui fournissent des résultats entièrement calculés. L’instrument dispose de 10 fonctions de mesure telles que Fréquence, Intervalle de temps et largeur d’impulsion. Toutes les fonctions fonctionnent directement sur le signal d’entrée à des fréquences allant jusqu’à 400 MHz. Cela signifie que vous pouvez mesurer des impulsions aussi étroites que 1 ns, se produisant à des fréquences allant jusqu’à 400 MHz, ou la différence entre deux signaux à 400 MHz. Il y a aussi un prescaler sur chaque entrée qui permet des mesures de fréquence et de période jusqu’à 5 GHz.

Les entrées de l’instrument incluent une tension de terminaison programmable et une hystérésis. Ce sont des caractéristiques qui sont rarement trouvés même dans le meilleur des instruments de table. Lorsque vous connectez votre source de signal au BI201, il voit une charge de 50 ohms avec une tension d’entrée programmable entre -3V et + 3V. Cela vous permet de connecter des sources ECL, PECL ou CML directement à l’instrument avec l’entrée appropriée. le comparateur d’entrée possède un hystérésis de 25 mV ce qui permet la mesure de signaux avec un temps de montée lent ou des niveaux de bruit élevés. Il fixe différents niveaux de seuil pour le front montant et le front descendant qui empêche le faux déclenchement.

Logiciel facile à utiliser

Le logiciel pour le BI221 est conçu pour la facilité d’utilisation et des performances extrêmement élevées. Le logiciel de pilotage gère automatiquement la transmission en continu de mesures à des taux super élevés qui sont possibles avec l’interface PXI. Le logiciel du panneau avant pour Windows vous permet de configurer facilement plusieurs affichages simultanés des mesures. Cela donne des vues multiples des mêmes données ou des fonctions différentes à partir des mêmes données. Par exemple, vous pouvez configurer l’affichage pour afficher un graphique de la fréquence du signal par rapport au temps, plus un affichage tabulaire des mêmes résultats, plus un graphique de l’écart temporel du signal par rapport au temps, tous de la même Mesure d’acquisition. Le panneau avant peut également exécuter plusieurs instruments simultanément.

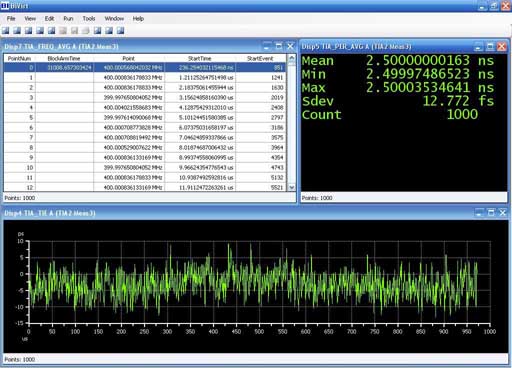

L’image d’écran ci-dessous est celle d’une mesure réelle d’une horloge de 400 MHz. Mille mesures à un seul canal ont été prises. L’affichage tabulaire montre 1000 mesures de fréquence et les numéros d’heure et d’événement quand ils ont été pris. L’affichage numérique affiche les statistiques sur les calculs de période des mêmes données. L’affichage du graphique montre les calculs TIE (Time Interval Error) en fonction du temps. Noter que toutes les 1000 mesures ont été prises en moins de 1 ms. De plus, la résolution de l’instrument est clairement évidente avec l’axe Y du graphique à 5 ps par division.
