ADQ-412-PXI – Carte cPCI/PXI Mesure de courant jusqu’à 50 A
Carte PXI Mesure de courant jusqu’à 50 A
FONCTIONNALITÉS PRINCIPALES
- 2 voies mesure de courant
- Mesures précises de quelques µA à 50 A
- Isolation 700 Vdc entre voies et voie et masse PC
- Bande passante élevée pour mesure de courant : 20 KHz (rectangle)
- 2 convertisseur ADC 18 bits, 1.6 Me/s
Description

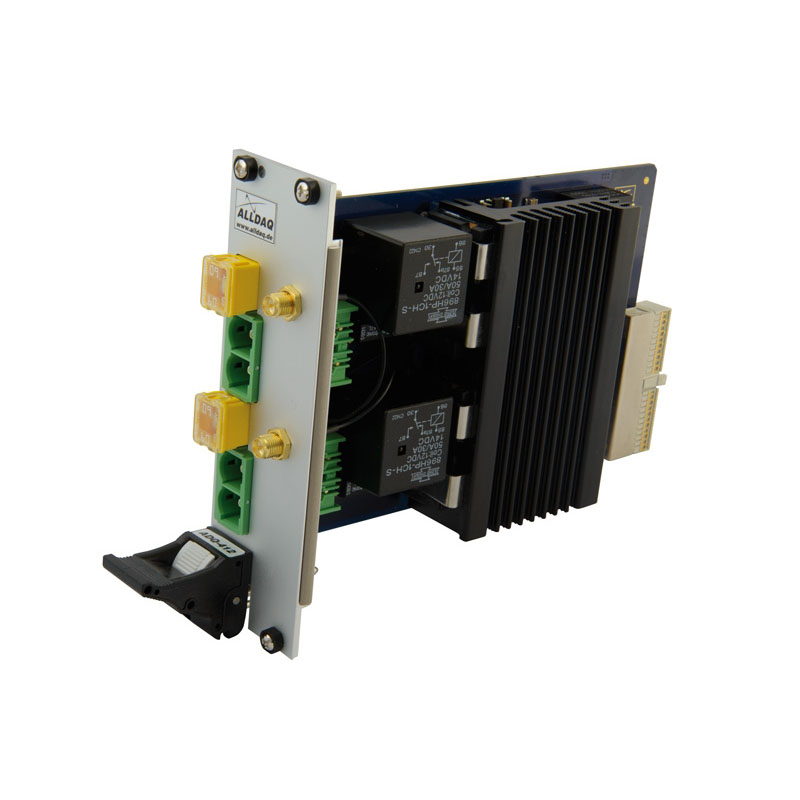

ADQ-412-PXI : Carte PXI Mesure de courant jusqu’à 50 A
La carte PXI ADQ-412 est utilisée pour la mesure de courant contrôlée par PC jusqu’à 50°C. Deux voies analogiques isolées sont disponibles avec les plages de mesure de courant ± 25° et ± 50°. La commutation contrôlée par relais entre les shunts est effectuée par l’application sans interruption du circuit.
Un comparateur matériel bascule automatiquement sur la plage de mesure 50A dès que la plage 25mA est dépassée de plus de 12,5%. Ce mécanisme de protection fonctionne indépendamment du système d’exploitation et du logiciel d’application. Un événement d’interruption correspondant est généré et peut être évalué par l’application.
Logiciel supporté
- Pilote pour Windows 10, 8.1/8/7/Vista SP2 (32/64 bit)
- API avec logique de programmation uniforme
- Kit de support de programmation (SDK) avec des exemples pour C++, C#, Visual Basic, Delphi/Pascal et Python® inclus
- ALLDAQ Manager – Le logiciel utilitaire permet un aperçu rapide des paramètres du système de pilote ALLDAQ et fournit un accès centralisé au SDK, aux outils logiciels et aux fichiers d’aide
réglage par l’utilisateur possible, par ex. pour l’inclusion du câblage de terrain - Instruments virtuels (VI) pour LabVIEW™ avec fichier d’aide
- Interface MATLAB® avec exemples et fichier d’aide
Informations complémentaires
| Produit | Acquisition de Données |
|---|---|
| Fonction | Mesure de courant |
| Marque | ALLDAQ |
| Format | PXI |
