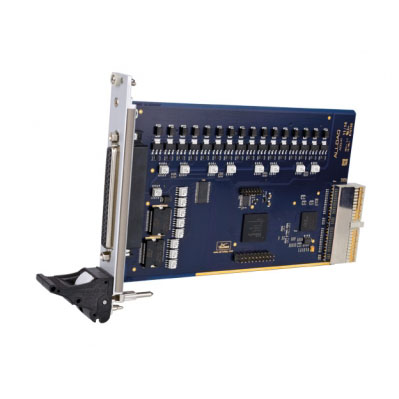

ADQ-10 – Carte cPCI/PXI 16 entrées et 16 sorties numériques isolées
Carte cPCI/PXI 16 entrées numériques et 16 sorties numériques isolées
FONCTIONNALITÉS PRINCIPALES
- 16 entrées numériques opto-isolées (2 x 8 bits)
- Niveau haut d’entrée : 2,5..32 V
- Protection contre les surtensions pour les tensions >45 V
- Ports d’entrée isolés avec capacité de génération d’interruption sur bit & changement ou égalisation de bit
- 16 sorties numériques opto-isolées (2 x 8 bits)
- Niveau haut de sortie : 10,5..45 V, pour automates programmables (PLC) selon IEC 61131
- Courant de sortie : max. 0,7 A par canal avec limitation de courant, les canaux peuvent être connectés en parallèle
- Entrée/sortie en mode streaming jusqu’à 1 kHz possible (dépend du système d’exploitation et de l’ordinateur)
- Alimentation externe typ. 24 V pour les sorties isolées doivent être fournies
- Tension d’isolement 1000 VACeff.
- 16 E/S numériques bidirectionnelles TTL (2 x 8 bit) utilisables via un câble adaptateur avec support de fente supplémentaire (inclus dans la livraison)
Description
ADQ-10-cPCI : Carte cPCI/PXI 16 entrées numériques et 16 sorties numériques isolées
Idéal pour la technique d’automatisation
Les 16 entrées opto-isolées sont équipées de diodes de protection contre les surtensions qui protègent contre les tensions d’entrée >> 45 V. Toutes les entrées peuvent être surveillées pour le changement de modèle binaire ou l’équivalence du modèle binaire et évaluées comme un événement d’interruption. Les 16 sorties opto-isolées peuvent piloter jusqu’à 0,7 A par canal. Les sorties peuvent piloter jusqu’à 11,2 A au total. Les sorties sont conformes à la norme CEI 61131 pour le contrôle des contrôleurs logiques programmables (PLC). Les pilotes de sortie sont équipés d’une protection contre les surcharges thermiques, d’une limitation de courant, d’une protection contre les courts-circuits et d’une surveillance de sous-tension.
Informations complémentaires
| Produit | Acquisition de Données |
|---|---|
| Fonction | E/S Numériques Isolées |
| Marque | ALLDAQ |
| Format | cPCI |
