Description

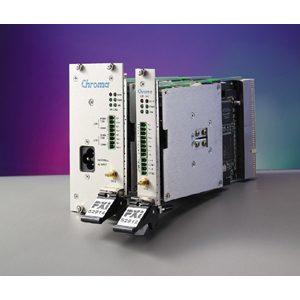

52912/52914 : Carte PXI, Alimentation DC programmable

Les alimentations DC 52912/52914 programmables de Chroma sont conçues spécialement pour des applications de test qui exigent une tension/un courant de sortie de précision et des capacités de mesure bien couplées. Les 52912/52914 offrent un bon retour sur investissement. La conception polyvalente et la performance exceptionnelle de Chroma 52912/52914 en font un appareil idéal pour un éventail d’applications de conception et de production dans des domaines aussi divers que les communications, les semiconducteurs et la fabrication de composants.

Fonction de mesure
En fonctionnement, les capacités de mesure comprennent une configuration rapide I-U, puis une mesure I-U automatique sans intervention du processeur. Les 52912/52914 ont une liste de séquence matériel intégrée qui peut exécuter des commandes et mémoriser des données en mode FiFO sans action de processeur nécessaire. Avec l’intégration serrée de Chroma 52912/52914, vous obtiendrez des vitesses élevées pour un débit élevé et une précision et répétabilité de mesure élevées pour l’intégrité du rendement.

Niveaux de puissance
Les alimentations 52912/52914 programmables fournissent deux alimentations indépendantes et isolées de 60 W (MAX), et chaque canal est programmable, de 0 à 48 VDC à un maximum de 2,0 ampères. Le 52912/52914 comprend une limite de courant programmable pour protéger les unités sous test critiques de courant excessif, la sortie commutera automatiquement sur un mode de courant constant si la limite est atteinte. Pour des applications de tension ou de puissance plus importantes, les canaux peuvent être connectés en série ou en parallèle.

Puissance d’entrée
Pour éviter un excès d’appel de courant du fond de panier PXI, le 52912 absorbe la puissance d’entrée (+56 VDC) via les connexions du panneau avant. Cette approche minimise la puissance nécessaire du fond de panier et maintient aussi une isolation complète entre les éléments logiques du fond de panier et le circuit de conversion de puissance pour une immunité au bruit. Pour des applications où +56 VDC n’est pas disponible, le 52912 fournit un adaptateur AC-DC qui permet d’exploiter l’instrument du réseau de 100 à 240 VAC. Le Chroma 52914 incorpore le circuit de convertisseur AC-DC embarqué. Une puissance universelle (100 à 240 VAC) est appliquée directement sur le panneau avant, afin de produire les sorties programmables isolées doubles.

Conforme aux normes PXI et cPCI
Les alimentations programmables 52912/52914 sont conformes aux spécifications PXI révisées 2.0 de PXI System Alliance (PXISA), ainsi que celles de CompactPCI, telles que définies par le PCI Industrial Computer Manufacturing Group (PICMG). Ainsi, le 52912/52914 peut être utilisé dans des châssis PXI ou CompactPCI.
